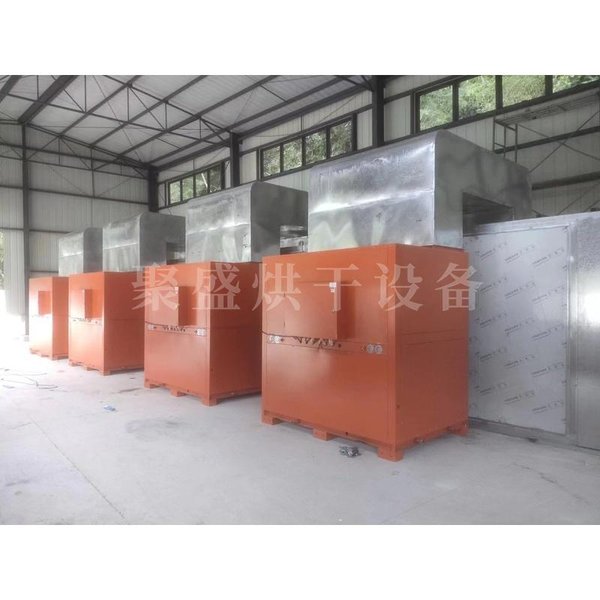

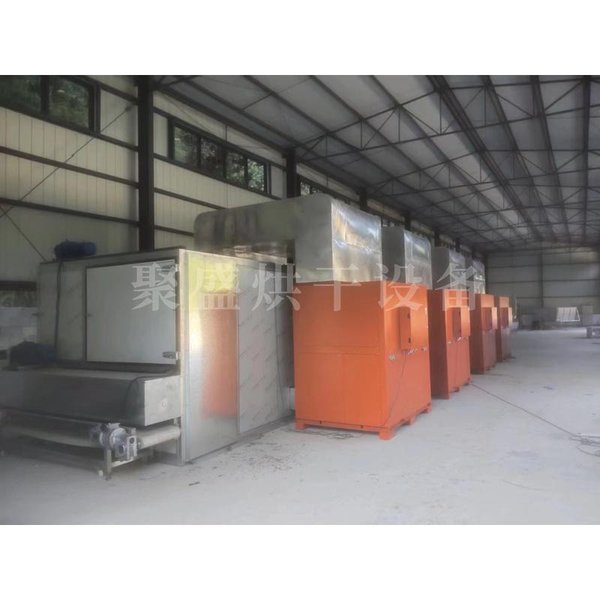

空气能热泵网带烘干机

空气能热泵网带式烘干机完整工作原理

整套设备分为两大核心系统：空气能热泵制热系统（逆卡诺循环） + 多层网带热风穿透干燥输送系统，是连续流水线烘干设备，地瓜片、果蔬、肉干、药材、木片等都通用。

一、第 一部分：空气能热泵主机制热原理（热量搬运）

核心部件：蒸发器、压缩机、冷凝器、节流膨胀阀、冷媒工质。

蒸发器吸热

室外风机吹动常温空气流过蒸发器，低温液态冷媒吸收空气中的热量，汽化成低压低温气体。

压缩机压缩升温

气态冷媒被压缩机加压，温度大幅升高，变成高温高压气态冷媒。这一步只消耗电能驱动，不是用电直接发热。

箱内冷凝器放热

高温冷媒通入网带烘干机箱内的冷凝器风道，箱内循环风穿过冷凝器，吸收热量变成工艺热风；冷媒放热后冷却为高压液态。

节流降压循环

高压液态冷媒经过膨胀阀减压降温，变回低温液体，回到蒸发器，循环往复。

优势：1份电能可搬运3～4份空气热量，比电加热省电很多，温度区间温和可控（35～75℃），适合食品物料护色、保质。

二、第二部分：网带箱体干燥运行原理

1. 物料连续输送与自动翻面

预处理后的物料（地瓜片、蔬菜、药材等），经上料机+匀料装置，均匀平铺在首层不锈钢网带上。

变频电机控制网带运行速度，以此设定物料在机内总烘干时长。

多层网带上下折返，物料掉落时自然翻面，正反面交替受热，烘干均匀，避免单面干、一面夹湿。

2. 热风垂直穿透（核心干燥方式）

热泵产生的恒温热风，由箱体底部风道向上送风，垂直穿透网带网孔和上层物料层。

热风以对流换热方式把热量传递给物料，物料内部自由水受热汽化为水蒸气。

薄料（地瓜片、蔬菜片）换热效率极高，脱水速度快。

3. 热风循环+自动排湿

烘干箱体密闭保温：

水汽不 断混入空气，箱内相对湿度升高，智 能系统启动顶部排湿风机，把高湿废气排出；

未饱和的余热空气回流到箱内冷凝器，再次被热泵加热，循环利用余热，降低能耗。

依靠持续的内外湿度梯度，物料深层水分不 断向表面迁移、持续汽化干燥。

4. 沿网带走向分段分区控温

网带烘干舱通常划分为入口、中段、后端三个独立温区，由热泵系统分别控温：

入口段：偏高温度、大排湿，快速带走表面浮水，防止表皮结壳堵水；

中段：恒温主力脱水段，是减重核心区域；

后端：略低温度匀湿定型，统一出料含水率。

三、和普通热风炉/电加热网带机的关键区别

热源是热泵热量搬运，无明火、无烟气污染，符合食品卫生标准；

自带精 准温湿度联动控制，湿度高自动排湿，湿度合适就减少排风，节能；

低温属性强，不易烤焦、发黑，非常适合地瓜片、蔬菜、花类、药材类等物料烘干；

不受昼夜、室外低温影响，全天候稳定连续生产。

四、整体流程

物料预处理 → 上料平铺网带 → 热泵持续产出热风 → 多层网带边走边穿透烘干 → 自动排湿除 湿 → 末端连续出料 → 冷却包装。
